液壓部分是主機完成各種動作的動力裝置，在電氣控制系統的作用下，通過油缸、油泵及液壓元件來完成各種工作?？蓪崿F自動壓緊、自動補壓、及自動松開等功能。
a.自動壓緊
開始壓緊時，油泵電機M2及電磁換向閥YV1得電，電機帶動油泵開始向油缸高壓腔供油，在油壓的作用下活塞桿前進，推動壓緊板壓

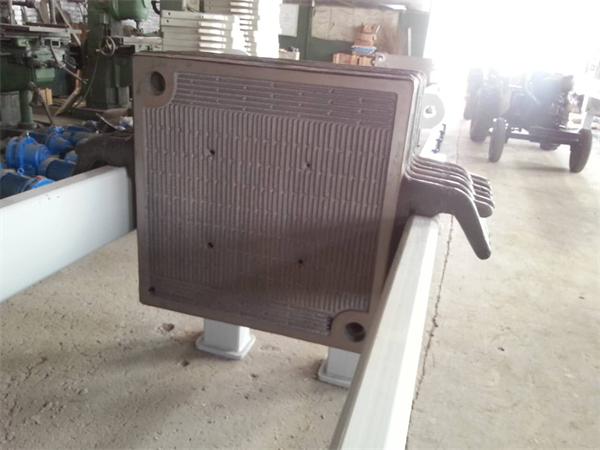

緊普通廂式濾板和隔膜濾板，當壓力達到電接點壓力表BP1的上限時， 電機及電磁換向閥YV1失電，電機自動停止運轉，進入保壓狀態，此時系統壓力由溢流閥確定。
b.自動補壓
壓濾機把普通廂式濾板和隔膜濾板壓緊后，液控單向閥鎖緊回路并保壓，電磁換向閥閥芯處于中位，當油壓降至電接點壓力表BP2下限時，電接點壓力表BP2下限觸點發出信號，電機M2及電磁換向閥 YV1得電，油泵向油缸高壓腔供油補壓。當壓力達到電接點壓力表BP1上限時，電機及電磁換向閥YV1失電，電機自動停止運轉，如此循環完成過濾時的自動補壓。
